Resumo
-
A COMB Optical Music Box usa um Raspberry Pi Pico e sensores de cores para ler barras coloridas e tocar músicas.
-
Ele codifica a música em 5 quadrados coloridos básicos: 4 canais de instrumento, um canal de comando e uma soma de verificação.
-
O código, o compilador COMBiner e a documentação estão no GitHub para que você possa construir seus próprios mapas musicais ópticos.
Um dos meus usos favoritos para hardware de hobby é quando as pessoas trazem de volta à vida tecnologias antigas com o Raspberry Pi. Às vezes, isso envolve conectar o Pi a um shell antigo e fazer com que o SBC assuma a funcionalidade perdida, mas às vezes as pessoas reaproveitam os clássicos. É o caso desta caixa de música, que tira notas de antigos cartões perfurados e as transforma em uma versão mais moderna e DIY para o seu Raspberry Pi Pico.

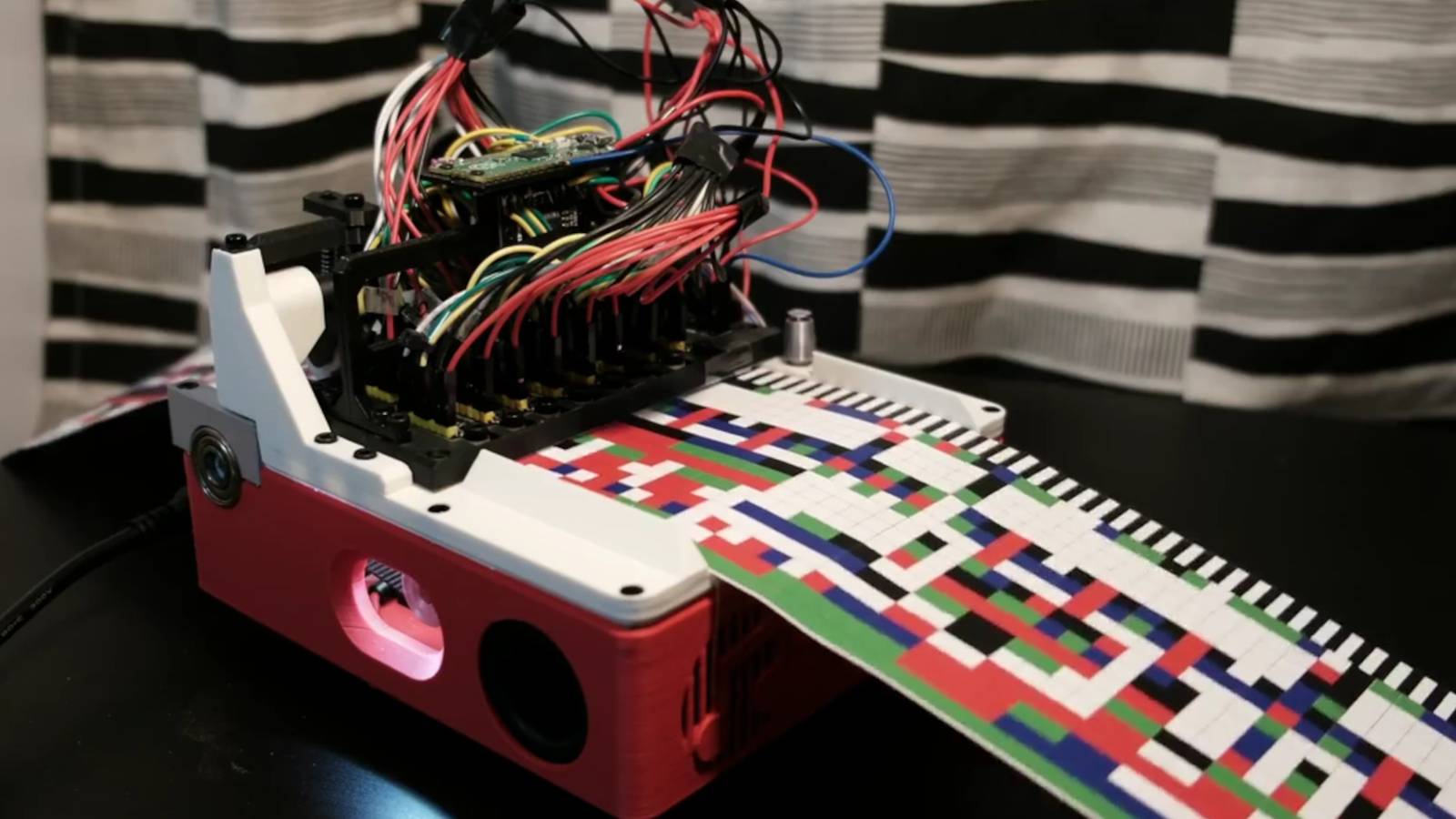

A COMB Optical Music Box troca punções por caixas coloridas
No entanto, ainda pode tocar uma melodia áspera
Para Subreddit do Raspberry Pio usuário nobitrate deu a todos uma prévia de seu mais recente gadget, o COMB Optical Music Box. Funciona de forma semelhante aos reprodutores de música mais antigos que usavam cartões perfurados para tocar música. Ele usa os sensores de cores Raspberry Pi Pico e TCS3472 para ler uma faixa colorida do cartão, que então passa suas leituras para o chip de síntese SAM2695 no dispositivo M5Stack MIDI.
Veja como o Nobitrate configurou esses quadrados coloridos para se transformarem em uma música:
As tiras de papel são codificadas na base 5: 4 canais de instrumentos, cada um com 3 dígitos com alcance de 75 notas e 50 opções de instrumentos; 1 canal de comando com 3 dígitos, que permite alterar a velocidade, volume e duração da nota do canal selecionado; e finalmente, 1 dígito de soma de verificação.
Se você quiser fazer o seu próprio e criar alguns cartões musicais, confira alguns links no GitHub. O primeiro é Página GitHub da caixa de música óptica COMB para o código. Você também quer COMBINAR para colecionar música e referência do compilador então você sabe o que está fazendo. Feito tudo isso, você poderá fazer música e surpreender todos os convidados que chegarem com sua própria caixa de música.
